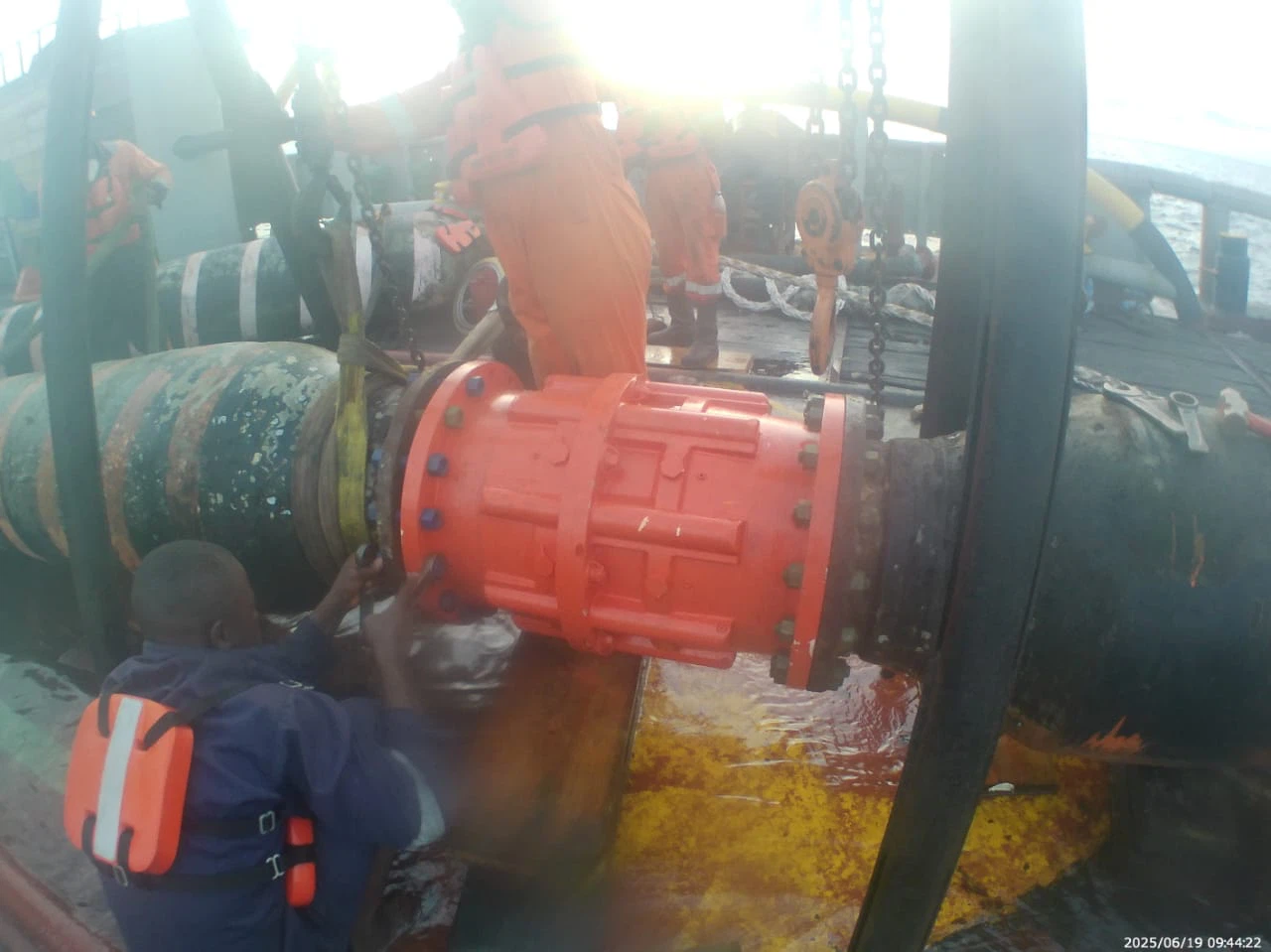

Marine Breakaway Coupling (MBC)
Γνωστό και ως: Offshore Breakaway Coupling ή Marine Pull-Apart Quick Coupling. Αυτή η συσκευή χρησιμεύει ως κρίσιμος μηχανισμός ασφαλείας για λειτουργίες μεταφοράς υγρών (που περιλαμβάνουν πετρέλαιο, χημικά, LNG, κ.λπ.) μεταξύ πλοίων και τερματικών σταθμών ή υπεράκτιων πλατφορμών. Συνήθως εγκαθίσταται στο μέσο-σωλήνα ή στο τερματικό άκρο ενός βραχίονα φόρτωσης.
I. Βασικές Λειτουργίες
Αυτόματος διαχωρισμός κατά την υπέρβαση-Τάση: Σε περίπτωση μετατόπισης του σκάφους, τάσης που προκαλείται από άνεμο και κύματα ή αστοχία της γραμμής πρόσδεσης, ο σύνδεσμος διαχωρίζεται αυτόματα όταν η δύναμη εφελκυσμού φτάσει σε ένα προκαθορισμένο όριο (π.χ. 1–5 τόνοι).
Στιγμιαίο αυτόματο κλείσιμο-: Οι εσωτερικές αμφίδρομες βαλβίδες κλείνουν αμέσως μετά τον διαχωρισμό, διασφαλίζοντας μηδενική διαρροή για την πρόληψη της περιβαλλοντικής ρύπανσης, των κινδύνων πυρκαγιάς και των εκρήξεων.
Προστασία εξοπλισμού: Αποτρέπει τη ρήξη των εύκαμπτων σωλήνων, τους βραχίονες φόρτωσης και τις σωληνώσεις ή την πρόκληση ζημιάς λόγω υπερβολικής τάσης.
Παθητική ασφάλεια: Δεν απαιτεί εξωτερική πηγή ενέργειας. η λειτουργία ενεργοποιείται καθαρά μηχανικά, εξασφαλίζοντας υψηλή αξιοπιστία.
II. Αρχή εργασίας (τρία βήματα)
Κανονική σύνδεση: Οι εσωτερικές βαλβίδες είναι πλήρως ανοιχτές, επιτρέποντας την ομαλή ροή του υγρού. ο σύνδεσμος ασφαλίζεται με διατμητικούς πείρους ή μηχανισμό ασφάλισης.
Πάνω από-Σανδάλη τάσης: Η μετατόπιση του σκάφους δημιουργεί αξονική τάση. Μόλις αυτή η δύναμη υπερβεί το προκαθορισμένο όριο, οι πείροι διάτμησης κόβονται ή ο μηχανισμός ασφάλισης απελευθερώνεται.
Διαχωρισμός + Σφράγιση: Η δύναμη του ελατηρίου οδηγεί τους πυρήνες της βαλβίδας και στα δύο άκρα να κλείνουν ταυτόχρονα, επιτυγχάνοντας πλήρη σφράγιση. ο σύνδεσμος διαχωρίζεται, προστατεύοντας έτσι ολόκληρο το σύστημα.
III. Τυπική Δομή
Σώμα: Κατασκευασμένο από ανοξείδωτο χάλυβα 316, κράμα αλουμινίου ή ορείχαλκο για εξασφάλιση αντοχής στη διάβρωση του θαλασσινού νερού.
Πυρήνας βαλβίδας: Διαθέτει σχεδίαση διπλής σφαιρικής βαλβίδας ή βαλβίδας διπλού πτερυγίου για διασφάλιση αμφίδρομης στεγανοποίησης.
Μηχανισμός σκανδάλης: Περιλαμβάνει πείρους διάτμησης (βαθμονομημένες για τη συγκεκριμένη τάση σκανδάλης) και ελατήρια (παρέχοντας την ισχύ για αυτοκλείσιμο-).
Άκρες σύνδεσης: Διατίθεται με συνδέσεις φλάντζας ή σφιγκτήρα για να διασφαλίζεται η συμβατότητα με τους τυπικούς σωλήνες.
IV. Βασικές παράμετροι (Κοινές προδιαγραφές)
Μέγεθος: DN25–DN400 (1"–16").
Εκτίμηση πίεσης: PN16–PN40 (16–40 bar).
Υλικό: Ανοξείδωτο ατσάλι 316 (προτιμάται για θαλάσσιες εφαρμογές), κράμα αλουμινίου ή ορείχαλκος.
Ένταση σκανδάλης: 1–10 τόνοι (προσαρμόσιμο βάσει συγκεκριμένων συνθηκών λειτουργίας).
Εύρος θερμοκρασίας: -196 βαθμοί (για εφαρμογές LNG) έως +200 βαθμούς (για εφαρμογές ζεστού λαδιού). V. Σενάρια Εφαρμογής
Αποστολή-προς-Shore: Εργασίες φόρτωσης και εκφόρτωσης σε τερματικούς σταθμούς δεξαμενόπλοιων πετρελαιοφόρων και χημικών.
Αποστολή-προς-Αποστολή: Υπεράκτια ανεφοδιασμός, αναπτήρας και εκφόρτωση FPSO.
Υπεράκτιες Πλατφόρμες: Σύνδεση μεταξύ εξέδρων και βυτιοφόρων.
Αποθήκευση LNG: Μεταφορά κρυογονικών μέσων. πρόληψη διαρροών και εκρήξεων.
VI. Διάκριση από Τυπικές ζεύξεις
Τυπικοί γρήγοροι σύνδεσμοι: Χειροκίνητο ξεκλείδωμα. κανένας μηχανισμός απελευθέρωσης-δεν προκάλεσε τάση. χωρίς αυτόματη απενεργοποίηση-.
Ναυτικοί σύνδεσμοι απελευθέρωσης έκτακτης ανάγκης: Αυτόματη ενεργοποίηση + Δι-αυτόματη απενεργοποίηση με κατεύθυνση- + Αντίσταση σε σκληρά θαλάσσια περιβάλλοντα. προσφέρει υψηλό επίπεδο ασφάλειας.
VII. Κριτήρια Επιλογής
Μέσα: Λάδι, χημικά, LNG (κρυογονικό).
Διάμετρος και πίεση σωλήνα: Πρέπει να ταιριάζει με τις προδιαγραφές του σωλήνα και την πίεση λειτουργίας του συστήματος.
Τάση σκανδάλης: Υπολογίζεται με βάση τις συνθήκες ανέμου και κυμάτων, τον τύπο του σκάφους και το μήκος του σωλήνα.
Υλικό: Ο ανοξείδωτος χάλυβας 316 συνιστάται για περιβάλλοντα με θαλασσινό νερό.
Πρότυπα: Συμμορφώνεται με τους ναυτιλιακούς κανονισμούς όπως το OCIMF και το ISO 18758.
VIII. Αξία Ασφαλείας
Πρόληψη διαρροών: Αποτρέπει τη θαλάσσια ρύπανση, τις πυρκαγιές και τις εκρήξεις.
Προστασία εξοπλισμού: Ελαχιστοποιεί τη ζημιά στους σωλήνες και τους βραχίονες φόρτωσης, μειώνοντας έτσι το κόστος συντήρησης.
Συμμόρφωση: Ικανοποιεί τις διεθνείς θαλάσσιες απαιτήσεις για την πρόληψη της ρύπανσης.
