Κρυογενικοί βραχίονες φόρτωσης
Οι κρυογονικοί βραχίονες φόρτωσης (συχνά αναφέρονται ως βραχίονες φόρτωσης LNG) είναι εξειδικευμένα συστήματα σωληνώσεων που έχουν σχεδιαστεί ειδικά για τη φόρτωση και εκφόρτωση μέσων εξαιρετικά-χαμηλής- θερμοκρασίας που κυμαίνονται από -20 βαθμούς έως -196 βαθμούς . Η κύρια λειτουργία τους είναι η φόρτωση και εκφόρτωση κλειστού βρόχου-όπως υγροποιημένο φυσικό αέριο (LNG), υγρό άζωτο, υγρό οξυγόνο και κρυογονικό αιθυλένιο προς και έξω από βυτιοφόρα και σιδηροδρομικά βυτιοφόρα.
Βασικές Παράμετροι
Θερμοκρασία σχεδίασης: -196 βαθμοί έως +70 βαθμοί
Θερμοκρασία λειτουργίας: -162 βαθμοί (Κανονικό σημείο βρασμού LNG)
Πίεση σχεδίασης: 1,6 MPa
Ονομαστική Διάμετρος: Υγρή Φάση: DN50 / DN80; Φάση ατμού: DN25 / DN50
Εφαρμοσμένα μέσα
LNG (Υγροποιημένο Φυσικό Αέριο) (Πιο κοινή εφαρμογή)
Υγρό άζωτο, υγρό οξυγόνο, υγρό αργό
Υγροποιημένο αιθυλένιο, υγροποιημένο προπάνιο και άλλα κρυογονικά χημικά προϊόντα
Σενάρια εφαρμογής
Σταθμοί ανεφοδιασμού LNG, εγκαταστάσεις υγροποίησης και τερματικοί σταθμοί λήψης
Φόρτωση και εκφόρτωση κρυογονικών αερίων (Air Separation Units) και κρυογονικών χημικών μέσων

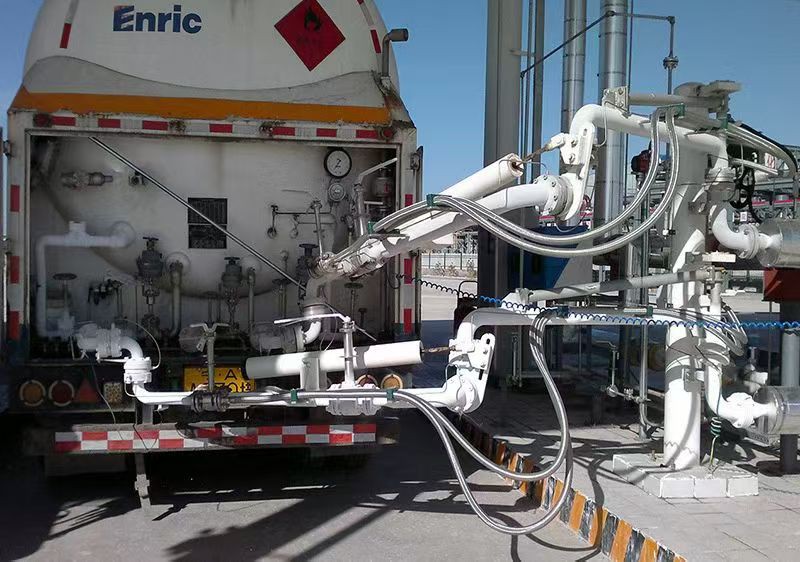

- κλειστή-φόρτωση σιδηροδρομικών βυτιοφόρων και οδικών βυτιοφόρων
