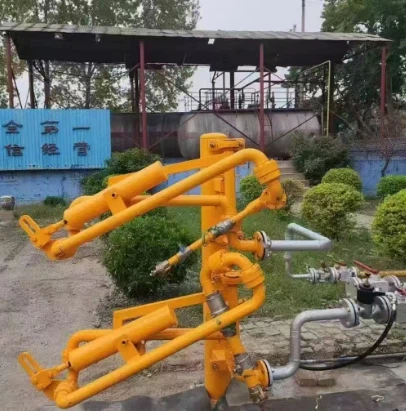

AL2543 Βραχίονας φόρτωσης με υγρή αμμωνία
Ο βραχίονας φόρτωσης υγρής αμμωνίας AL2543 (γνωστός και ως βραχίονας φόρτωσης/εκφόρτωσης υγρής αμμωνίας, κλειστός βραχίονας μεταφοράς υγρής αμμωνίας) είναι ένας ειδικός κλειστός εξοπλισμός φόρτωσης και εκφόρτωσης που έχει σχεδιαστεί ειδικά για υγρή αμμωνία, ένα εξαιρετικά τοξικό, πτητικό και διαβρωτικό μέσο. Με τα πλεονεκτήματα της ασφάλειας, της αξιοπιστίας, της ισχυρής προσαρμοστικότητας και της συμμόρφωσης με τα πρότυπα, χρησιμοποιείται ευρέως σε βιομηχανίες όπως η διύλιση πετρελαίου, τα λεπτά χημικά, τα χημικά φυσικά αέρια, η χημική βιομηχανία άνθρακα και η παραγωγή λιπασμάτων. Είναι ένας απαραίτητος βασικός εξοπλισμός υποστήριξης στη σύνδεση αποθήκευσης και μεταφοράς υγρής αμμωνίας, καθώς και βασική υποστήριξη για τη διασφάλιση της ασφάλειας, της προστασίας του περιβάλλοντος και της αποτελεσματικότητας της φόρτωσης και εκφόρτωσης επικίνδυνων χημικών.
Αυτός ο βραχίονας φόρτωσης εξαλείφει τους πιθανούς κινδύνους ασφαλείας της παραδοσιακής φόρτωσης και εκφόρτωσης εύκαμπτων σωλήνων, υιοθετεί άκαμπτη σύνδεση σωλήνων και συμμορφώνεται αυστηρά με το GB 11984-2024 "Τεχνική Προδιαγραφή για την Ασφάλεια Χλωρίου σε Χημικές Επιχειρήσεις" και το HG/T21608-2012 "Armionader Unloading and Liquiding". Πληροί την απαίτηση της «απαγόρευσης της χρήσης εύκαμπτων σωλήνων και της επιβολής της χρήσης καθολικών συστημάτων πλήρωσης αγωγών» για την πλήρωση επικίνδυνων χημικών ουσιών, αποτρέποντας ουσιαστικά τα ατυχήματα ασφαλείας και τη ρύπανση του περιβάλλοντος που προκαλείται από διαρροή υγρής αμμωνίας και εξάτμιση. Επιλύει με ακρίβεια τα σημεία πόνου της βιομηχανίας όπως η κακή σφράγιση και η άβολη λειτουργία στη φόρτωση και εκφόρτωση υγρής αμμωνίας, προσαρμόζεται στο σενάριο φόρτωσης και εκφόρτωσης από κάτω των βυτιοφόρων υγρής αμμωνίας και πραγματοποιεί μεταφορά κλειστού μέσου.
Υιοθετεί έναν αρθρωτό σχεδιασμό και τα βασικά εξαρτήματά του περιλαμβάνουν στήλη, περιστρεφόμενο σύνδεσμο, εσωτερικό/εξωτερικό βραχίονα, βαλβίδα αποσύνδεσης, βαλβίδα ξηρής αποσύνδεσης (ή αυτόματη-ταχεία σύζευξη), βαλβίδα απενεργοποίησης έκτακτης ανάγκης{{1}και σωλήνα ανάκτησης ατμών. Η στήλη παρέχει σταθερή στήριξη και φέρει τη ροπή στροφής του βραχίονα φόρτωσης. ο περιστρεφόμενος σύνδεσμος είναι κατασκευασμένος από κράμα χάλυβα και ανοξείδωτο χάλυβα, επεξεργάζεται με ακρίβεια-με αξιόπιστη στεγανοποίηση και ο δακτύλιος στεγανοποίησης είναι-ανθεκτικός στη φθορά και στη διάβρωση-. η βαλβίδα αποσύνδεσης μπορεί να διαχωριστεί αυτόματα και να σφραγιστεί όταν το βυτιοφόρο μετατοπίζεται κατά λάθος, αποφεύγοντας την επέκταση των ατυχημάτων. ο σωλήνας ανάκτησης ατμών πραγματοποιεί κλειστή κυκλοφορία, απαγορεύει την άμεση εκκένωση, η οποία όχι μόνο μειώνει τις απώλειες αλλά πληροί και τις απαιτήσεις προστασίας του περιβάλλοντος.
Ο εξοπλισμός έχει εξαιρετική προσαρμοστικότητα και λειτουργικότητα. Το σύστημα ισορροπίας κυλίνδρου ελατηρίου μπορεί να πραγματοποιήσει αιώρηση υπό οποιαδήποτε γωνία, επιτρέποντας στους χειριστές να ολοκληρώσουν εύκολα τη σύνδεση. ο εξωτερικός βραχίονας μπορεί να περιστρέφεται ευέλικτα, προσαρμόζοντας σε φορτηγά δεξαμενής υγρής αμμωνίας διαφορετικών μοντέλων και υψών. Είναι εξοπλισμένο με μηχανισμό κλειδώματος εσωτερικού βραχίονα για βελτίωση της ασφάλειας και της διάρκειας ζωής. Η επιφάνεια του εξοπλισμού επεξεργάζεται με αμμοβολή αποσκωρίωσης και αντιδιαβρωτικό ψεκασμό, που έχει ισχυρή αντοχή στη διάβρωση και μπορεί να προσαρμοστεί σε διαφορετικά περιβάλλοντα όπως χημικά πάρκα και παράκτια λιμάνια.
Οι βασικές τεχνικές παράμετροι είναι σύμφωνες με τις κύριες συνθήκες εργασίας του κλάδου: τα κοινά ονομαστικά μεγέθη είναι DN50 για την υγρή φάση και DN25 ή DN50 για τη φάση ατμού. η πίεση σχεδιασμού είναι 0,6-4,0 MPa, καλύπτοντας τις ανάγκες φόρτωσης και εκφόρτωσης των περισσότερων φορτηγών δεξαμενών υγρής αμμωνίας. η θερμοκρασία σχεδιασμού είναι -40 βαθμοί -100 μοίρες, προσαρμοσμένη στα συμβατικά σενάρια αποθήκευσης και μεταφοράς υγρής αμμωνίας. Συνολικά, πληροί τις απαιτήσεις ασφάλειας και απόδοσης της κλειστής φόρτωσης και εκφόρτωσης υγρής αμμωνίας στη βιομηχανική παραγωγή.
